Die Eisenmann Anlagenbau GmbH & Co. KG hatte einen außerordentlich spannenden Auftrag über die Entwicklung eines Warenträgers zur Aufnahme von Kunststoffteilen für die Lackierung von Karosserieteile für die Automobili Lamborghini S.p.A.
Kunde
Automobili Lamborghini S.p.A.
Auftraggeber
Eisenmann Anlagenbau GmbH & Co. KG
Tätigkeiten
Konzept, Ergonomie, Entwicklung, Konstruktion (Stahl-/Schweißkonstruktion), Prototypenbau, Serienüberführung
Werkstoffeinsatz
Stahl 1.0330
Fertigung
CNC-Laserschneiden von Profilen und Platten, CNC-Kanten, CNC-Biegen von Rohren, MAG Schweißen

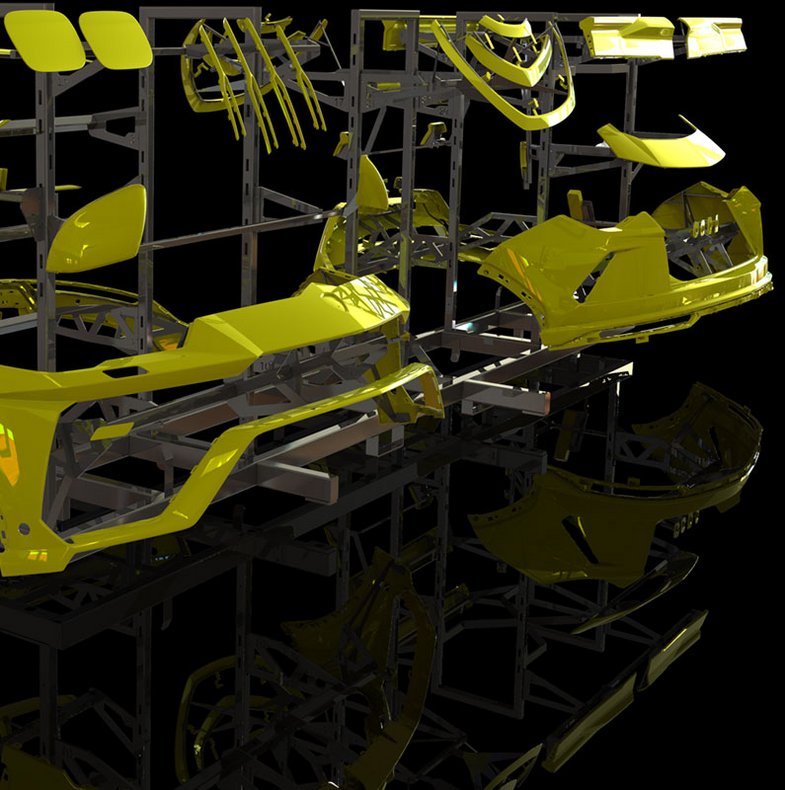

Der Warenträger ermöglicht neben dem eigentlichen Lackierprozess die Durchführung aller nötigen vor- und nachgelagerten Arbeitsschritte, sowie den gesamten Transport der Kunststoffteile von der Vorbehandlung bis hin zur Endmontage.
Durch die speziell konstruierten Aufnahmen können die Kunststoffteile hochpräzise auf dem Warenträger positioniert werden. Die Arretierung erfolgt werkzeugfrei und lediglich durch das Eigengewicht der Kunststoffteile. Aufgrund von konstruktiven Maßnahmen kann eine Fehlbestückung ausgeschlossen werden. Zur Reinigung lassen sich die Aufnahmen werkzeugfrei vom Grundrahmen abnehmen.
